两个外形完全相同的 Type-C 口放在一起，一个能跑 40Gbps、输出 4K 画面、给设备喂到 240W，另一个插上去只能慢慢充电。差的那部分藏在三个地方：被省掉的引脚、没有引到 PCB 上的差分对，还有 CC 脚上那场没谈成的握手。
弄清楚一根线缆从插入到供电之间发生了什么，比记住多少 Pin 对应多少瓦有用得多。
同一个 Type-C 口，为什么别人的能投屏、你的只能充电

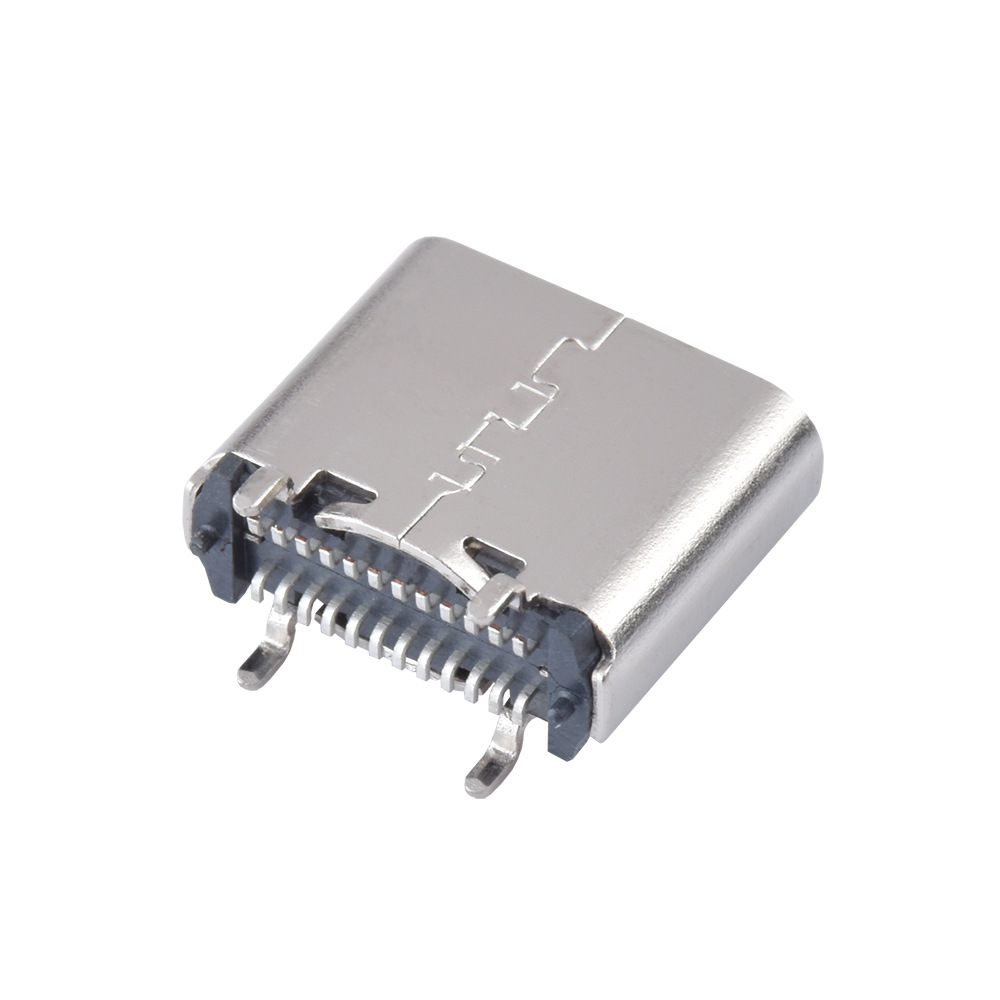

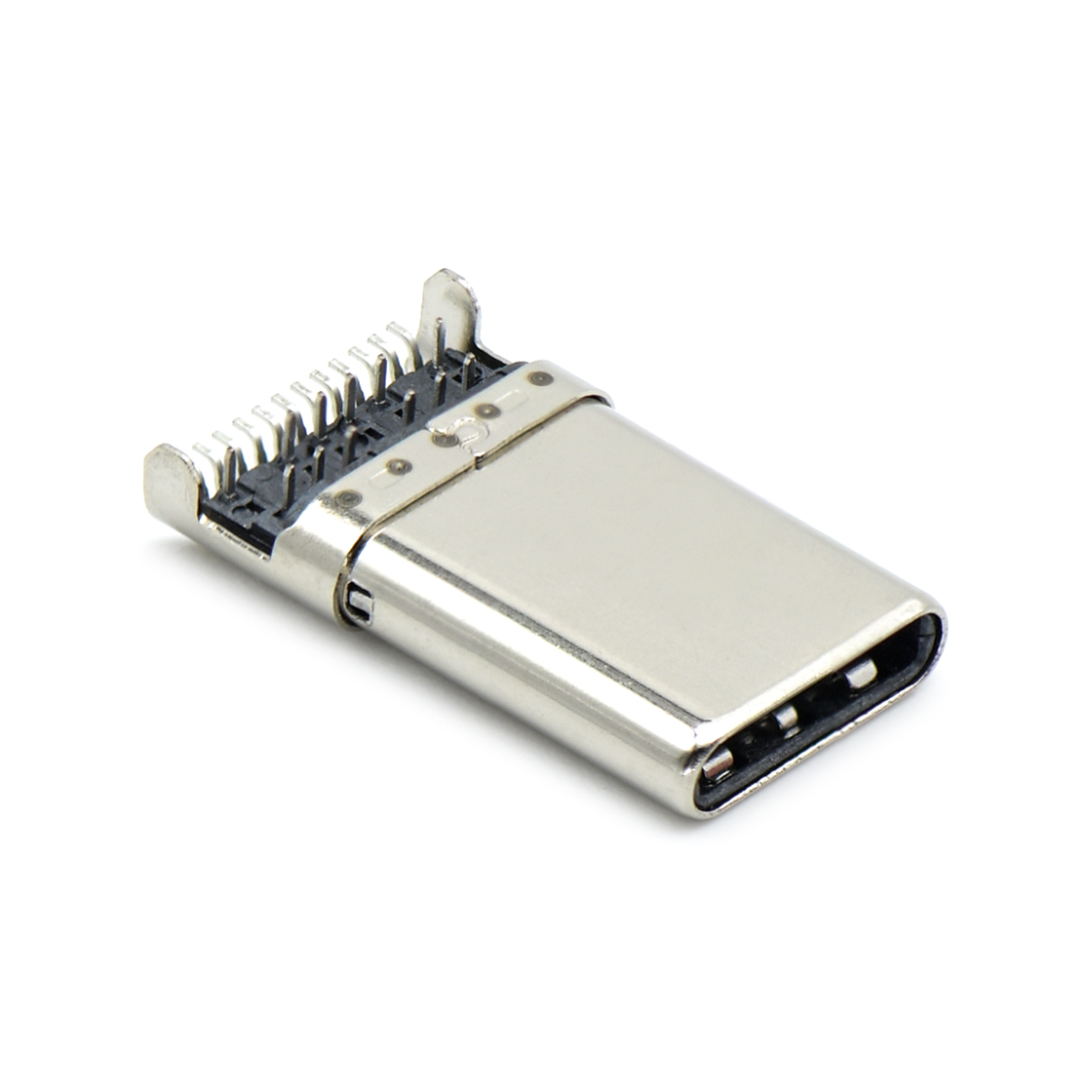

USB-IF 定义的标准 Type-C 母座只有一种满配形态，24 个引脚分 A、B 两排，上下完全对称。正反插能成立，靠的就是这套对称排布。
市面上常说的 6Pin、14Pin、16Pin，USB-IF 没有定义过，都是厂商为了降本和省 PCB 面积做的自定义精简，把整机用不上的引脚直接不落到焊盘上。所以有人说“这是 16Pin 的”时，这句话描述的不是某项接口标准，是这块板子上保留了哪些能力。
标准的 24 个引脚是这么排的：
|
A 排
|
定义
|
B 排
|
定义
|
|---|---|---|---|
|
A1
|
GND 接地
|
B12
|
GND 接地
|
|
A2
|
SSTXp1（TX1+）
|
B11
|
SSRXp1（RX1+）
|
|
A3
|
SSTXn1（TX1−）
|
B10
|
SSRXn1（RX1−）
|
|
A4
|
VBUS 总线电源
|
B9
|
VBUS 总线电源
|
|
A5
|
CC1 配置通道
|
B8
|
SBU2 边带信号
|
|
A6
|
D+（USB 2.0 正）
|
B7
|
D−（USB 2.0 负）
|
|
A7
|
D−（USB 2.0 负）
|
B6
|
D+（USB 2.0 正）
|
|
A8
|
SBU1 边带信号
|
B5
|
CC2 配置通道
|
|
A9
|
VBUS 总线电源
|
B4
|
VBUS 总线电源
|
|
A10
|
SSRXn2（RX2−）
|
B3
|
SSTXn2（TX2−）
|
|
A11
|
SSRXp2（RX2+）
|
B2
|
SSTXp2（TX2+）
|
|
A12
|
GND 接地
|
B1
|
GND 接地
|
这张表里有三处设计，解释了后文几乎所有的差异：
电源和地各占了四个脚
VBUS 是 A4、A9、B4、B9，GND 是 A1、A12、B1、B12，冗余并联的目的是把压降摊薄、把载流能力抬上去。同一颗座子在不同 Pin 数下能扛多大电流，跟保留了几组 VBUS/GND 直接相关。
D+ 和 D− 在母座上各排了两组
但线缆内部只走一对 USB 2.0 差分线，插头端的对应引脚已在内部连通为一对。这也是为什么只做 USB 2.0 的简化款，Pin 数可以压得很低却不影响基本数据功能。
一根 CC 脚会被改作 VCONN
线缆内部只保留一根 CC 导线，落在 CC1 还是 CC2 决定当前是正插还是反插，空出来的那一脚转成 VCONN，给线缆里的芯片供电。这一步是后面 PD 协商的前置条件。
回到开头那个问题。面板旁边印的 SS、DP、雷电标识属于厂商打标，依据是各自的品牌授权和自我声明。同一套方案换个供应商标识可能照印，能力不一定跟着走。判断一个口到底能干什么，得拿到规格书，把引脚定义表和整机的功能清单逐条对齐：要跑 USB 3.x，就看四对 TX/RX 差分有没有真的落到焊盘；要输出视频，就看 SBU 有没有走线、固件里有没有进 Alt Mode 的流程。缺哪一根，就砍哪一项功能。
CC 脚上那四步：从插进去到谈到 20V
Type-C 和老 USB 最本质的区别就是这个脚。USB-A 插上去 VBUS 就直接带电，Type-C 里 VBUS 默认是没有输出的，必须先在 CC 上谈完。整个过程分四步。
第一步，插入检测
供电端的 CC 脚带上拉电阻 Rp，受电端带下拉电阻 Rd，两者通过线缆里的那一根 CC 线形成分压。Source 量到有效电平，才知道对面来了设备，这时才把 VBUS 打开。Rd 的值固定在 5.1kΩ，Source 侧靠 Rp 的阻值说话。
第二步，方向判别
落在 CC1 还是 CC2，决定了当前是正面还是反面。多路模拟开关据此把对应的那组 TX/RX 差分接进主控，插头不用分正反，主控自己切。
第三步，能力通告
Rp 用三档阻值告诉对方 5V 下能给多少：
|
Rp（上拉到 5V 时）
|
通告的 5V 供电能力
|
|---|---|
|
56kΩ
|
默认 USB 功率，0.5A 到 0.9A
|
|
22kΩ
|
5V / 1.5A
|
|
10kΩ
|
5V / 3.0A
|
上拉到 3.3V 时是另一组对应阻值，这里按 5V 说。注意这道坎：靠 Rp 最多通告到 5V/3A。想越过 5V 或者 3A，就得放下这套电阻游戏，转而在 CC 线上用 BMC 编码发 PD 报文，去谈 PDO（供电数据对象）。给笔记本插上充电器看到的那些 9V、15V、20V 档位，全是谈出来的，不是插出来的。
第四步，线缆自报家门。
带 E-Marker 芯片的线缆通过 VCONN 得电后回话，报告自己能过 5A 还是只能过 3A、能跑多少 Gbps。超过 3A 或支持 USB 3.x 的线缆强制要求带 E-Marker；仅支持 USB 2.0 且电流不超过 3A 的线缆可以不装。
四步走完，VBUS 才按谈好的电压电流建立。整套逻辑设计出来的目的很明确：在输出之前把双方能力问清楚，避免老接口那种 5V 直接怼上去、设备自己猜的做法。
被借走的那两对差分线
一个容易忽略的事实：USB 3.x 实际只用了两组差分对，正插走 TX1/RX1，反插走 TX2/RX2，另外两组始终闲着。24 个 pin 里排了四组 TX/RX，不是因为要同时跑四路，是因为正反插各占一半。
这四组高速差分线同时可以被别的协议借用，这就是 Alternate Mode。
DP Alt Mode 走的正是这条路，SBU 脚负责传 AUX 辅助信号。它有两种用法：四通道模式下四对差分全部归 DP，配合 SBU 传 AUX，此时 USB 3.x 让位，只留下 USB 2.0 可用；两通道模式下只借两对，剩下两对继续跑 USB 3.2，代价是分辨率或刷新率要降一档。
这套机制顺手解释了两件在草稿里讲不明白的事：
- 为什么同一个口能一边传高速数据一边输出画面。 不是物理上挤在一起，是把四组差分按通道切给不同协议，数据和视频各自占几条 lane，切换由 Alt Mode 协商完成，固件和主控都得支持。
- 为什么精简 Pin 数的款最先丢掉的就是视频。 视频要额外占 SBU 加两组闲置差分对，还有 firmware 进 Alt Mode 的流程。厂商做精简时优先砍的往往是这些用不上的高速脚。反过来讲，能不能跑高速从来不看“是不是 24Pin”这个名头，看 TX/RX 有没有真的落到 PCB 板上。某些 16Pin 方案通过保留 TX/RX 差分对，同样实现了 USB 3.0 与 PD 的组合；但如果去掉高速差分对，16Pin 就只能退化为 USB 2.0 + 充电口。要把高速数据、视频输出和大功率供电全部开满，才轮到标准的 24Pin 全配形态。
线材才是隐藏开关：3A、5A 和那颗 E-Marker
不少所谓的设备不兼容，最后查出来是线的问题。前头第四步里那颗 E-Marker 芯片，就是这条限制的技术源头。
VBUS 电流超过 3A 时，Type-C 规范要求线缆内必须带 E-Marker，让 Source 通过 VCONN 读到线缆的载能力度和速率上限，然后才敢把电流放上去。没有这颗芯片的线在这一步答不上话，Source 只能保守行事，停在 3A 以内。
|
线缆类型
|
最大电流
|
PD 下的功率上限
|
|---|---|---|
|
不带 E-Marker 的普通 C-C 线
|
3A
|
20V / 3A，约 60W
|
|
带 E-Marker 的 5A 线
|
5A
|
20V / 5A，100W
|
|
带 E-Marker 且支持 EPR 的线
|
5A
|
48V / 5A，240W
|
第三行是 PD 3.1 引入的 EPR 扩展功率范围，电压档位往上拓展到 28V、36V、48V，最高档 48V/5A 刚好把功率推到 240W。这条线一开，Type-C 在某些场合就有了替代传统 DC 圆孔的理论空间。
不过，部分工业级 Type-C 连接器已加入螺纹锁紧或卡扣锁紧结构，在振动场景下可替代传统 DC 圆孔，但需要连接器本体和线缆端同时配套，不能直接用消费级座子替换。
还有一处常被忽略：同一条 3A 线缆，5V 工况仅输出 15W；只有 PD 协商到 20V，才能达到 60W 上限。无源线缆无 E-Marker，系统会强制把功率封顶在 60W，无法触发更高电压档位。
欧盟统一了接口，没有统一能力
外部推手确实存在。欧盟指令 (EU) 2022/2380 要求便携电子设备统一充电接口，智能手机、平板、相机、耳机这类设备自 2024 年 12 月 28 日起强制执行，笔记本电脑延后到 2026 年 4 月 28 日。
法规管的是三件事：充电接口必须是 Type-C，设备要支持 USB PD 的基本充电行为，充电器与设备解绑销售。它明确没有规定每个口必须支持多高速率、能否输出视频、给到多大功率。
结果就是接口外形高度收敛，内部能力反而更碎了。同样一个 Type-C 口，可能是只保留 CC 检测的纯充电口，可能是 6Pin 走 USB 2.0 的低速口，也可能是全功能 24Pin。对用户来说差别感知不强，反正都能插进去；对做研发和采购的人来说，这正是最容易踩坑的地方，因为“Type-C”这三个字已经不能再说明任何能力。
选型时要核的是这张表，不是外形
把上面几节收拢成一张可以照着做的表。项目启动的时候，先列出整机需要的能力，再倒推至少要保留哪些引脚：
|
想要的能力
|
至少要引出的引脚
|
还要确认的事
|
|---|---|---|
|
5V 基础充电
|
VBUS、GND、CC1、CC2
|
CC 上的 Rd 取值为 5.1kΩ
|
|
USB 2.0 数据
|
再加 D+、D−
|
插头侧已内部连通，走线按一组差分处理
|
|
USB 3.x 高速
|
再加 TX/RX 两组差分
|
PCB 的 90Ω 差分阻抗与等长管控
|
|
PD 快充
|
CC 保持引出
|
电流档位由 Rp 配置，高压 PD 协商依靠 CC 报文交互，单纯更换 Rp 无法抬升电压
|
|
视频输出
|
SBU 加闲置的差分对
|
DP 视频输出需要占用两组高速差分线，同时启用 SBU 引脚作为边带控制信号
|
|
超过 60W 的供电
|
上述全部
|
线缆必须带 E-Marker，且标称规格为 5A
|
最后再补两件每次都值得做的事：
- 样机阶段拿 PD 协议分析仪读一次 PDO 列表，看这台设备实际能协商到哪几档电压和电流。这比外壳上印的标识可靠，也比对着规格书推算可靠。
- 替换物料时不要照着外形下单。 把旧料和新料的引脚定义表并排放，逐行比对 CC、SBU、TX/RX 的落 pin 情况，逐行一致才算可替代。外形相同而 pin 落实不同的案例，每年都要返工不少。
