USB，全称 Universal Serial Bus 通用串行总线，是一套标准化外部总线，用于主机与外设之间的数据交互。该接口诞生之初，目标就是简化 PC 外设接线与通信流程。依托即插即用、热插拔两大特性，USB 逐步替代传统串口、并口，广泛应用于工控设备、智能终端、存储装置等各类电子产品。硬件项目 BOM 选型和来料检验阶段，很容易混淆 USB 协议版本与接口外形，一旦选型出错，会直接造成整机带宽不足或者物料成本浪费。下文从协议带宽、引脚结构、外观识别、选型边界逐层展开。
USB 协议版本：带宽迭代与电气基础
不同 USB 协议版本，核心差异体现在最大传输带宽，协议迭代同步调整编码机制，影响有效数据吞吐量。
USB 版本 理论带宽 编码方式 行业惯例胶芯颜色 USB 1.0 1.5 Mbps — 无统一惯例 USB 1.1 12 Mbps — 白色 USB 2.0 480 Mbps NRZI（含位填充 bit-stuffing） 黑色 USB 3.2 Gen1（原 USB 3.0） 5 Gbps 8b/10b USB‑IF 推荐 Pantone 300C 蓝色 USB 3.2 Gen2（原 USB 3.1 Gen2） 10 Gbps 128b/132b 无官方推荐色 USB 3.2 Gen2x2 20 Gbps 128b/132b 无官方推荐色 备注：胶芯颜色仅为行业惯例或 USB‑IF 推荐识别色，并非强制标准。Standard-A 蓝色执行度较高，Standard-B 亦有类似推荐但市场执行度较低，Type-C 无统一配色规范，不能仅凭颜色判定协议版本。
USB1.0 仅支持 1.5Mbps 低速模式，市场落地极少；USB1.1 新增 12Mbps 全速传输，白色胶芯 Standard‑A 多为此版本。 USB2.0 采用 4Pin 架构，引脚定义为 VBUS、D+、D-、GND，依靠单对差分信号线完成双向半双工通信。主机端口规范输出 5V/0.5A，电竞比分官网 USB2.0 连接器端子额定电流可达 1.5A。
USB3.2 Gen1（原 USB3.0）仅 Standard Type‑A / Standard‑B / Micro‑B 3.0 版本采用 9 接触点结构，保留 USB2.0 原有 4Pin 位置，额外增加 5 根高速信号引脚，包含 SSTX 差分对、SSRX 差分对与高速参考地，支持全双工高速通信。协议采用 8b/10b 编码，编码后理论有效载荷上限约 500MB/s，实际协议开销后通常在 400MB/s 左右。Type‑C 外形的 USB3.2 Gen1 母座为 24Pin 结构，不能套用 9Pin 判定逻辑。主机端口规范输出 5V/0.9A。
USB3.2 Gen2 将带宽提升至 10Gbps，编码方案升级为 128b/132b，编码损耗压缩至 3% 左右，标识更新为 SuperSpeed+。该协议不绑定特定接口外形，Type‑A、Micro‑B、Type‑C 都可以搭载。

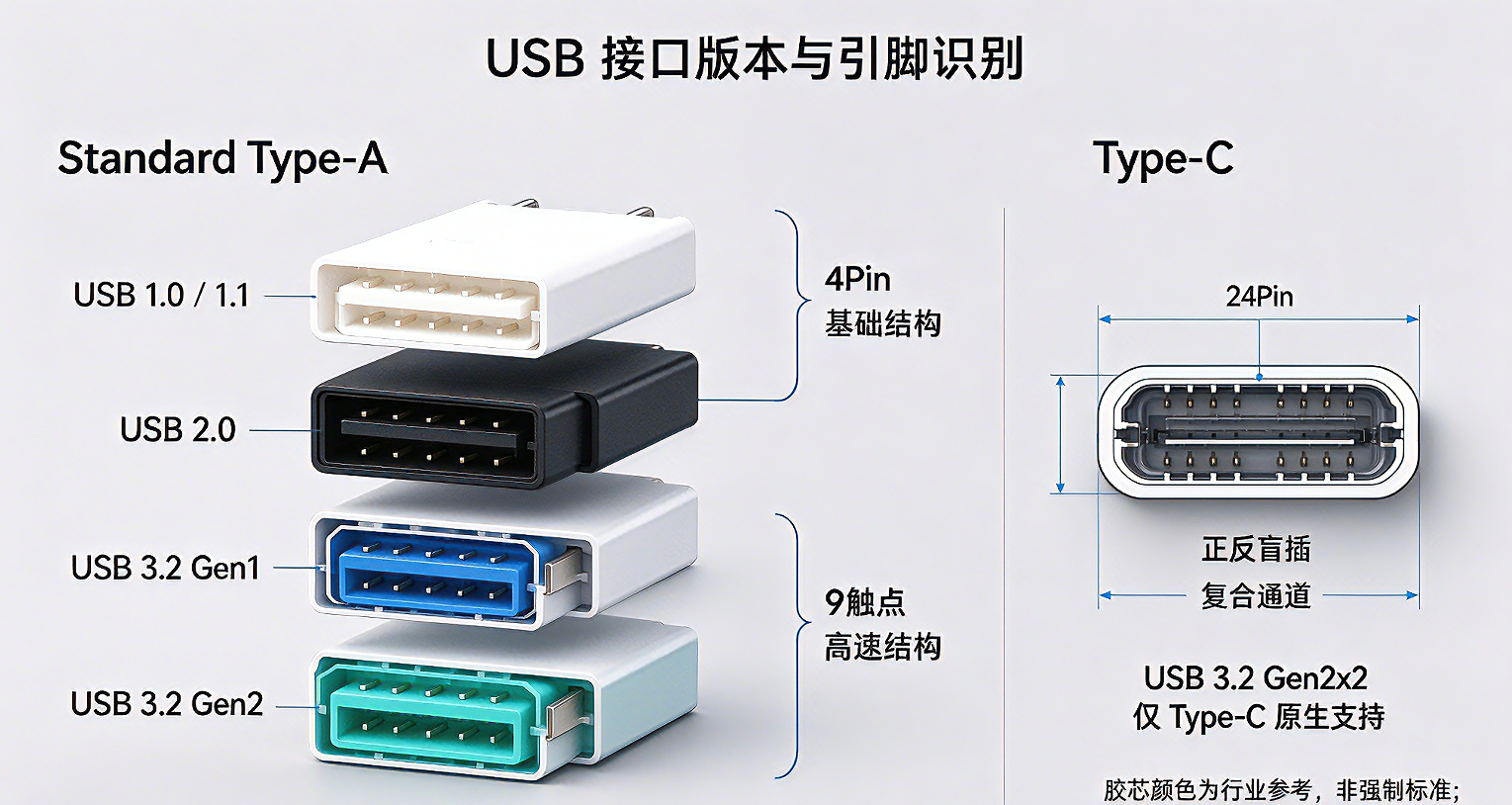

USB 接口物理外形分类
协议版本决定带宽上限，接口外形只决定插接形态，二者不能等同。USB 插接件分为公头（线缆插头）和母座（设备板端插座），市面上主流外形分为 Type‑A、Type‑B、Type‑C 三类。
Type‑A 是最早量产的 USB 外形，长方形带防呆缺口，无法盲插，多用于主机、HUB。适配 U 盘、移动硬盘等外置存储设备。 Type‑B 多用于打印机、显示器这类外设。衍生型号包含 Micro‑B 2.0，5 引脚结构，早年大量用于便携设备充电与低速数据传输；Micro‑B 3.0 为加宽外形、9 接触点结构，仅老款移动硬盘少量使用。更早的 Mini‑B 现已基本淘汰。Type‑B 系列依靠非对称外形实现防反插。
Type‑C 为中心对称 24Pin 引脚排布，支持正反盲插，是目前拓展能力最强的物理接口。除 USB 信号外，Type‑C 物理通道可承载音视频信号与 USB PD 供电。PD 协议包含 SPR 标准功率范围最高 100W；PD3.1 EPR 扩展功率最高可达 240W（48V/5A），满足大功率设备供电。Type‑C 物理接口还可承载雷电 3 信号，雷电 3 为 Intel 独立协议，带宽最高 40Gbps，不属于 USB 标准；USB4 基于雷电 3 技术开发，Type‑C 外形不等于自带雷电 3 或者 USB4 能力，主机、芯片、线缆需要同时支持。
重点提醒：Type‑C 只是接口外形。产品采用 Type‑C 壳体，内部布线依旧可以只实现 USB2.0 信号，不能依靠外观判定传输能力。
来料检验：外观识别的常见误区
样品确认和来料检验环节，很多工程师和品质人员依靠外观快速判断版本，这类方法仅能做初步筛查，存在误判风险。
- 胶芯颜色：USB‑IF 针对 Standard‑A、Standard‑B 的 USB3.2 Gen1 推荐蓝色胶芯，不属于强制规范。市场存在仿品在 USB2.0 Standard‑A 母座内部使用蓝色胶芯；工业产品也会出于整机外观统一需求，USB3.2 Gen1 选用黑色胶芯。颜色只能作为初步参考。
- SS 标识：外壳印刷 SS（SuperSpeed）标记仅为厂商标识。部分高速产品外壳不印刷 SS 标识，部分低速产品也会印刷该标识。
- 引脚数量判定：引脚数量判定规则仅适用于 Standard‑A、Standard‑B、Micro‑B 3.0。这类接口 4Pin 最高只能跑 USB2.0；9 接触点才具备 Gen1 高速差分通道。Type‑C 母座肉眼均为 24 引脚，无法依靠引脚数量判断带宽，必须核对原理图、规格书。
最可靠的判定方式，是核对规格书以及硬件电路设计。
项目选型思路
选型优先评估设备所需带宽，不盲目选用高规格连接器，控制物料成本。
低速场景：传感器采集、固件烧录、键鼠、打印机、设备供电，选用 USB2.0 方案，4Pin 结构满足需求，物料成本更低。
中高速场景：工业相机、外置 SSD、高速图像采集，选用 USB3.2 Gen1 方案，5Gbps 带宽消除传输瓶颈。
高端复合场景：10Gbps 高速数据传输、大功率 PD 供电、音视频同步输出，选用 USB3.2 Gen2 搭配 Type‑C 接口。
